Requisitos de línea de vida horizontal: reglas de carga, luz y espacio libre explicadas

Pregúntele a cualquier persona en un lugar de trabajo qué es una línea de vida horizontal y obtendrá aproximadamente la misma respuesta: un cable o cuerda tensada entre dos anclas para que los trabajadores puedan viajar a lo largo de un borde de ataque, un techo o la plataforma de un puente sin soltarse. Pregunte qué reglas se aplican a ese sistema y las respuestas comenzarán a desviarse. Alguien cita la regla del ancla de 5.000 libras. Alguien más menciona hundimiento y holgura. Una tercera persona insiste en que todo tiene que ser diseñado por un ingeniero. Todos tienen razón en parte, por lo que vale la pena establecer en orden los requisitos de las líneas de vida horizontales.

Los requisitos vienen en dos familias. El primero cubre el sistema de ingeniería: quién puede diseñarlo, qué tan fuertes deben ser los anclajes y la estructura de soporte, a qué distancia pueden ubicarse los anclajes intermedios, cuántos trabajadores pueden conectarse a la vez y cuánto espacio libre debe dejar el diseño. El segundo cubre el equipo que usa cada trabajador: un arnés de cuerpo completo, un cordón de conexión o línea de vida autorretráctil y los conectores que los unen. Satisfacer a una familia e ignorar a la otra no produce protección contra caídas. Produce peligro con buenos trámites.

¿Quién puede diseñar una línea de vida horizontal?

Una línea de vida horizontal no es un artículo de catálogo que un técnico de mantenimiento fija un sábado por la mañana. Las normas de protección contra caídas lo tratan como un sistema que debe ser diseñado por una persona calificada e instalado bajo la supervisión de una persona calificada. La palabra "calificado" funciona realmente en esa oración: significa alguien que puede calcular las fuerzas que una caída ejercerá sobre el cable, los anclajes finales y la estructura detrás de ellos.

Ese cálculo es importante porque la geometría cambia durante una caída. La línea se hunde, el ángulo en cada ancla se aplana y la fuerza que llega al ancla puede ser varias veces el peso del trabajador que cae. Una persona calificada toma en cuenta esa multiplicación, la cantidad de usuarios en el tramo y la resistencia de la estructura a la que se conectan los anclajes.

Fuerza del anclaje, cargas y factores de seguridad

La mayoría de los números citados en las conversaciones sobre líneas salvavidas horizontales provienen de las reglas de anclaje para sistemas personales de detención de caídas. Un anclaje debe soportar al menos 5000 libras por trabajador conectado, o debe diseñarse e instalarse como parte de un sistema completo que mantenga un factor de seguridad de al menos dos. Para una línea de vida horizontal, la segunda opción suele ser la que está en juego, porque el cable, los anclajes finales, los soportes intermedios y el tensor están diseñados juntos como un solo conjunto.

En términos prácticos, se verifican cuatro cosas antes de que alguien se conecte:

• El sistema está diseñado con un factor de seguridad mínimo de dos frente a la carga máxima esperada.
• La estructura a la que se unen los anclajes puede soportar la carga de diseño, no solo los anclajes en sí.
• El número de usuarios permitidos en el tramo lo establece el ingeniero o el fabricante y nunca aumenta en el sitio.
• Los cables, conectores y hardware en la ruta de carga están clasificados y coinciden entre sí.

nuestra guía para Tipos de anclajes de líneas de vida horizontales, reglas de carga y tamaños de tramos. recorre los cálculos de fuerza subyacentes si quieres ver de dónde provienen esos números.

Envergadura, hundimiento y espacio libre

La extensión, el hundimiento y el espacio libre son los puntos donde un sistema comprado correctamente aún termina siendo inseguro. La distancia entre anclajes intermedios está limitada por el diseño; 60 pies es un techo común para un espacio de dos personas, pero lo que rige es el diseño, no la foto del catálogo. El hundimiento es importante porque cada centímetro que el cable se desvía aumenta la distancia que cae un trabajador antes de que el sistema comience a detener la caída.

La distancia de caída libre debe permanecer en seis pies o menos, y para sistemas horizontales un objetivo de diseño común es dos pies o menos. La autorización es el número que decide si el sistema funciona en su edificio y se calcula en lugar de estimarse.

Trabajar a través del cálculo de liquidación

1. Comience con la distancia de caída libre que permite el diseño.
2. Sume la distancia de desaceleración del amortiguador de energía o línea de vida autorretráctil.
3. Agregue el estiramiento en las correas del arnés y cualquier extensión en los conectores.
4. Agregue la flexión del cable posterior a la caída en el punto donde ocurre la caída.
5. Agregue un margen para la posición del cuerpo y cualquier caída del swing.
6. Compare el total con la distancia desde la superficie para caminar hasta el nivel inferior u obstrucción más cercano.

Si el total excede el espacio libre disponible, el diseño necesita un tramo más corto, una altura de anclaje diferente o un dispositivo de conexión que se detenga dentro de una distancia más corta. Ninguna cantidad de buen equipo soluciona un cálculo de autorización que nunca sucedió.

Sistemas Permanentes y Temporales

Los sistemas permanentes se sueldan o atornillan a la estructura y se diseñan para un techo, pista o puente específico. Sus requisitos se refieren principalmente a documentación: planos, capacidades de carga y registros de inspección que permanecen en el edificio durante años. Los sistemas temporales se ensamblan a partir de montantes, placas base o abrazaderas de parapeto y sus requisitos prácticos son más estrictos. Las abrazaderas deben estar clasificadas para la estructura anfitriona, la persona que construye el sistema aún trabaja a partir de un diseño y los componentes se inspeccionan antes de cada despliegue, ya que se mueven, se dejan caer y se almacenan en camiones.

Lo que el lado trabajador tiene que satisfacer

Todo lo anterior describe el hardware en el aire. Los requisitos que dan forma a lo que realmente usan las tripulaciones son igualmente específicos y son las piezas que los compradores pueden controlar directamente.

La detención de caídas en una línea de vida horizontal requiere un arnés de cuerpo completo. No se permiten cinturones corporales para arresto, y un arnés que haya sufrido una caída, que muestre correas dañadas o descoloridas o que tenga piezas deformadas se retirará del servicio. El anillo en D dorsal es el punto de fijación para la detención, mientras que los anillos en D frontales y laterales sirven para posicionamiento y trabajo en escaleras.

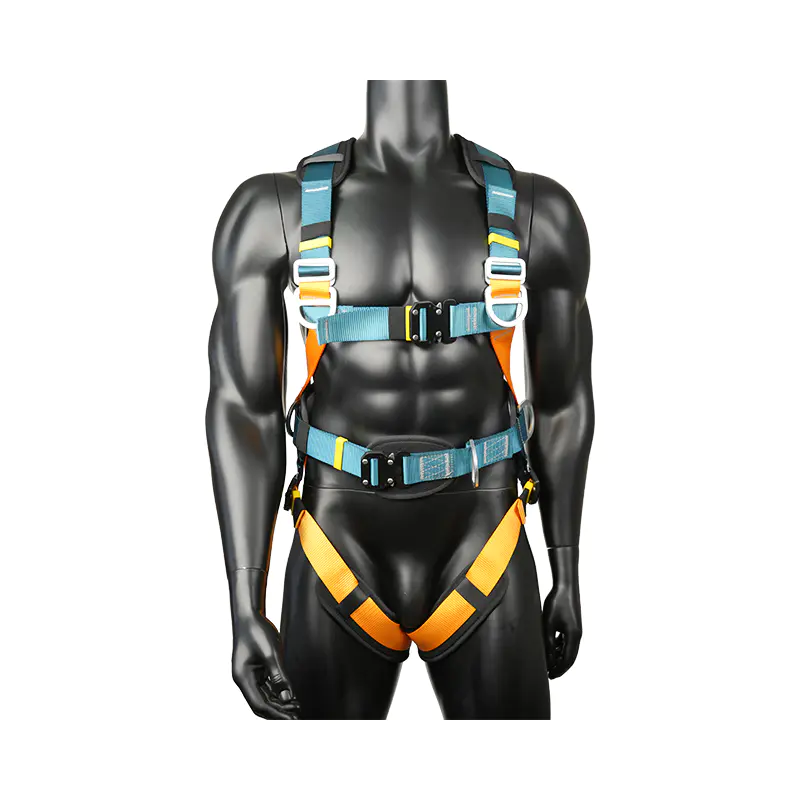

Arnés de protección contra caídas de cuerpo completo KA01 con seis anillos en D Arnés de cuerpo completo EN 361:2002 con seis anillos en D, hebillas de liberación rápida y acolchado, relevante cuando la detención de caídas con línea de vida horizontal exige un arnés completo. Ver producto →

Para viajar a lo largo de una línea de vida horizontal, una línea de vida doble o gemela es común porque permite que un trabajador se transfiera entre la línea y un ancla fija sin ser desconectado, que es el principio detrás del 100 por ciento de amarre. Los amortiguadores mantienen las fuerzas de detención dentro de los límites que un cuerpo puede tolerar, y la resistencia de la puerta del gancho y la compatibilidad con el cable o el riel son tan importantes como lo hacen las correas.

Línea de vida doble para detención de caídas L19 con amortiguador de energía y ganchos ANSI La eslinga doble CE EN 354/355 con amortiguador de energía y ganchos ANSI permite la transferencia entre una línea de vida horizontal y un anclaje fijo antes del trabajo de posicionamiento. Ver producto →

Cuando el trabajo requiere posicionamiento en lugar de caída libre, como un trabajador en una columna o una escalera que necesita ambas manos libres, una línea de posicionamiento o una cuerda salvavidas tensada proporciona soporte mientras el sistema de detención permanece conectado a un anclaje separado.

Posición de la línea de vida con cuerda de nailon estática de 12 mm Línea de vida de posicionamiento CE EN 358 que utiliza una cuerda estática de 12 mm, un agarrador de cuerda y dos ganchos para trabajos aéreos donde se necesita soporte de posicionamiento con manos libres. Ver producto →

Inspección, capacitación y rescate

Una línea de vida horizontal es tan confiable como la rutina que la rodea. Una persona competente inspecciona el sistema completo al menos una vez al año y documenta el resultado, y los usuarios verifican la línea, los anclajes, la tensión y su propio equipo antes de cada turno. Cada trabajador que se engancha necesita formación sobre el sistema específico: cómo trasladarse, cómo trabajar en los límites del tramo y qué hacer si se produce una caída. El rescate merece la misma atención. Es necesario localizar rápidamente a un trabajador suspendido con un arnés después de un arresto, por lo que un plan de rescate con equipo a mano es parte de los requisitos y no una idea de último momento.

Requisitos de las líneas de vida horizontales de un vistazo

Emparejar el equipo con el sistema diseñado

La mayoría de los problemas de líneas de vida horizontales sobre los que nos preguntan no son fallas de ingeniería. Son desajustes: un tramo bien diseñado combinado con elementos de amarre demasiado largos, un arnés con un único punto de enganche donde el trabajo exige transferencia, o cuerdas salvavidas con características de estiramiento incorrectas para el espacio libre disponible. El plano del sistema y la lista de equipamiento deben coincidir entre sí.

Fabricamos arneses de seguridad, eslingas, líneas de posicionamiento y cuerdas desde 1986, y suministramos distribuidores, marcas de equipos de seguridad y contratistas de proyectos en los Estados Unidos, Europa y Asia. Si está creando una gama de protección contra caídas o buscando equipos para una instalación específica, nuestro Programas personalizados de arneses y cordones de seguridad. Comience desde su estándar, su dibujo y sus requisitos de embalaje.

Los requisitos de las líneas de vida horizontales no son complicados una vez que se separan en el sistema de ingeniería y el equipo que usa el trabajador. El sistema necesita un diseñador calificado, anclajes y una estructura que soporte la carga, un cálculo de luz y espacio libre que se ajuste al edificio y documentación que sobreviva a los años. El trabajador necesita un arnés, un dispositivo de conexión y una formación que coincida con el sistema superior. Haga bien ambas mitades y la línea de vida hará exactamente lo que fue instalada para hacer.
